产品详情
LWP-D油网滤尘器
型号: LWP-D/X
材质: 外框钢制
安装方式: 管式
规格: D315
规格: D441
规格: D560
规格: D666
价格:
0.00
产品详情

LWP-X LWP-D 管式油网滤尘器

管式油网滤尘器

一、油网滤尘器用途

    LWP型油网滤尘器也叫(油网除尘器)是清洁型、人防工程滤毒式通风管路上的一种必用的粗滤器。战时能过滤粗颗粒的残余物,平时能过滤空气中较大颗粒的灰尘。本滤尘器适用于净化含尘浓度平均低于0.5(毫米/立方米)的含尘空气。

二、主要技术参数

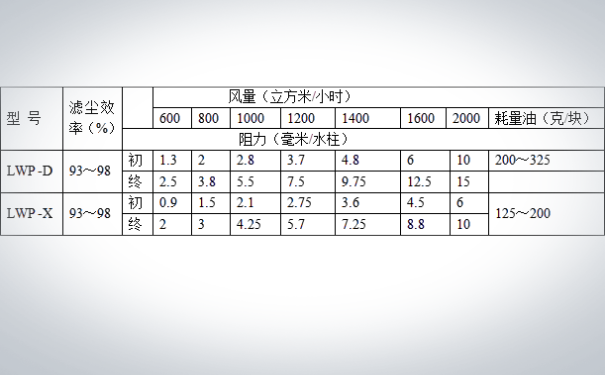

油网滤尘器参数

注意:增强的压力的抗休克作用=0.5公斤/厘米

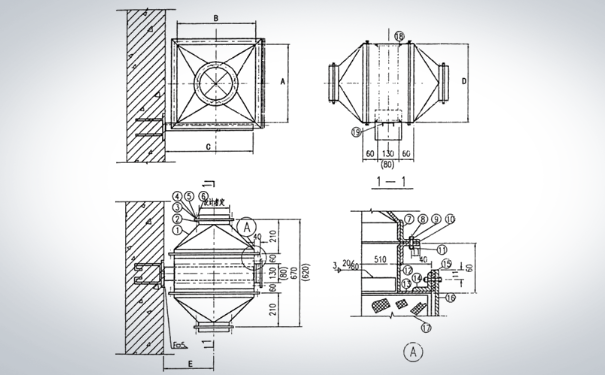

三、油网滤尘器结构图:

油网滤尘器结构图

滤尘器由单位的有同规格之波纹状网格系统组成,有D型、X型二种,其结构进行特征如下表:

型 号

网格层数(层)

波纹(M/M

网格规格(M/M

外型尺寸(mm

间距

前一半

后一半

LWP—D

18

5.5

11

1.3

0.64

520

520

120

0.29

0.23

LWP—X

12

4

11

1.36

0.65

520

520

70

0.23

0.19

四、产品材料表

编号

名称

型号及规格

单位

数量

1

变径管

δ=2 钢板

2

2

法兰

L25×4

4

3

密封垫

δ=3 橡胶板

2

4

螺栓

M6×20

20

5

螺母

M6

20

6

垫圈

6

40

7

法兰

510×1064 L30×4

4

8

螺栓

M8×25

64

9

垫圈

8

128

10

密封垫

δ=5 橡胶板

2

11

螺母

M8

64

12

外壳

δ=3 510×1064钢板

1

13

短管

δ=3 1064×13080)钢板

1

14

法兰

L25×4 1064×13080

1

15

密封垫

δ=3 橡胶板

1

16

封板

δ=3 1064×180130)钢板

1

17

滤尘器

LWP-DX

2/3

18

导轨

L20×3 L480

8/16

19

中间分隔板

δ=3 钢板

1/2

20

托架

C8 L550

1

注:大小是在括号LWP-X型滤油网

五、除尘器规格尺寸表

型号

A

B

C

D

E

二片式

1063

510

550

1063

320

四片式

1063

1020

1060

1063

830

六、安装使用说明:

1、滤尘器安装技术要求进行平整,管子间、管子与法兰间均采用一个连续出现焊缝以及焊接,要求不漏风。

2.油网除尘器安装中心离墙位置,可根据设计更改,但要相应更改支架长度..

3,当装置从壁的中心线离开是大于500mm,支架应当在保持架的形式使用。

4、油漆可以要求:涂红丹防锈底漆进行两道,外壁复涂灰色调和漆两道。如图3所示,滤油器目应根据需要进行加强。

6、墙上由土建预埋160×160×10钢板作为一块。

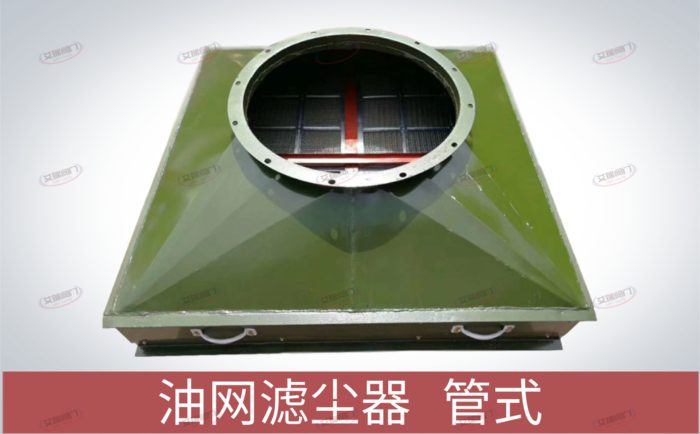

管式油网滤尘器图片
