U型测压装置
安装方式: 螺纹
规格: DN15
价格:
0.00
产品详情

U型测压装置

一、U型测压装置产品简介

1.U型测压装置安装在口部设备房间内,具体位置由单项工程设计确定。
2.U型压力计可选用200300毫米。
3.固定板采用膨胀螺丝固定在墙上。
4.固定板安装前应作防腐处理,外表面油漆颜色由单项工程设计确定。

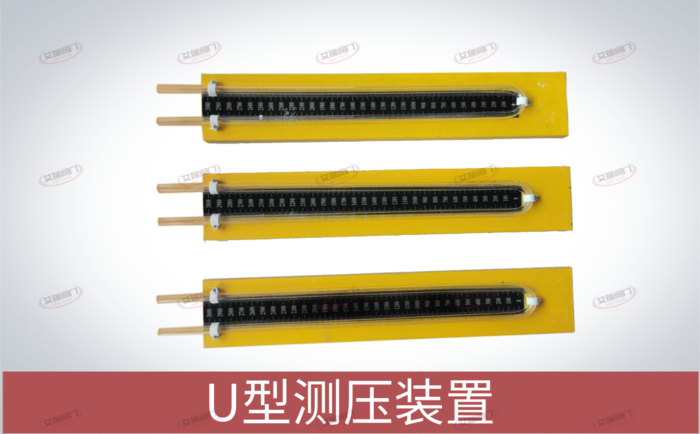

U型测压装置

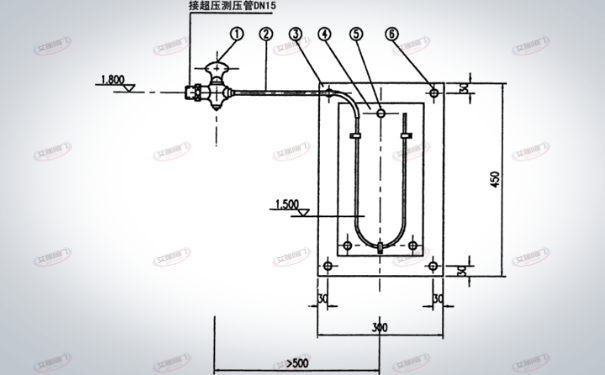

二、U型测压装置产品结构图

U型测压装置产品结构图

三、U型测压装置产品结构

编号

名称

型号及规格

单位

数量

1

煤气角阀

墙式单叉 DN15

1

2

普通全胶管

Ø14×2

0.5

3

固定板

300×450×20

1

4

U型压力计

200mm

1

5

半圆头木螺钉

d3 L20

3

6

沉头木螺钉

d5 L50

4
