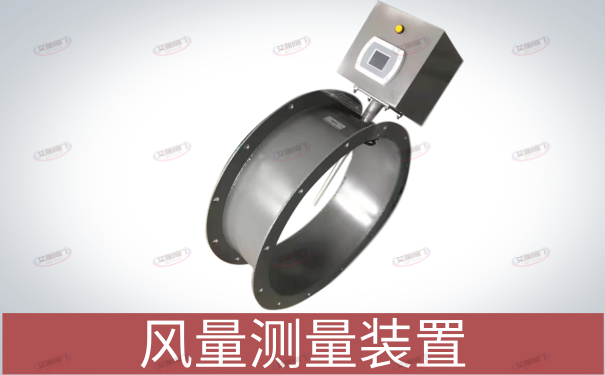

风量测量装置
型号: 数显
材质: 钢制
安装方式: 法兰
规格: D315
规格: D441
规格: D560
价格:
0.00
产品详情

风量测量装置


风量测量装置概述及应用

1、根据《人民防空工程防化设计规范》(RFJ013-2010)(2010年10月1日起施行)第5.2.2条文中第3条规定:人防工程进风系统滤毒式进风风机前应设风量测量装置。

2、风量测量装置利用均速管测量截面积的平均流量,测量平均流量简易,准确度高,性能稳定,正常寿命至少10年以上。

风量测量装置规格型号

XDR-RF-03   XDR-RF-04   XDR-RF-05风量测量端风管厚度为220mm单位(mm)

规格

风管内径

法兰高度

法兰孔径

法兰孔数

法兰边厚

DN300

315

50

M10

11

6

DN400

441

60

M13

16

6

DN500

560

60

M13

16

6

三、风量测量装置主要技术参数

电源

AC/DC85—260V

探头存放环境

-40~+60℃

测量范围

0-9999m³/h

探头工作温度

0~+60℃

精   度

全量程的±4%FS、±6%FS(标准大气压下)

温度影响

温度漂移:0.15%f.s/℃ 零点漂移:±0.06 量程漂移:±0.03

触点容量

AC220V/3A

防护等级

IP65,配LCD显示时为IP54

触点寿命

100000次

响应时间

T90   3秒

压力介质

适用于空气或非导电性气体

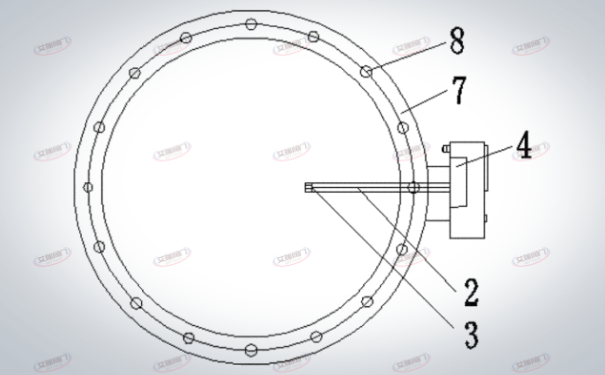

四、风量测量装置结构图

风量测量装置 (1).png

五、风量测量装置安装说明

风量传感器有较高的精度和较快的反应速度。但安装不正确会直接导致传感器测量误差较大。以下为安装时需要注意的问题:

1.风量测量端应安装在风管直管段。因为风管弯管处的空气流速不均匀,这样会导致测量准确度大大降低。

2.风量测量端迎风面离弯管的距离应大于两倍的风管直径,背风面距离应为迎风面距离的2.5倍以上,即风管直径的5倍以上。

3.风量测量端的安装方向。安装时要确保风的流向与风量测量段所表示的箭头方向一致。如按照以上要求进行安装,即可保证风量传感器正常工作。
