产品详情
换气堵头
材质: 钢制
规格: D441
价格:
0.00
产品详情

换气堵头

一、换气堵头产品简介

    换气堵头一般设置在滤毒室的与过滤吸收器串联的通风管道上,作为平时与战时通风交换使用的设备,接管法兰尺寸应与所连接的管道尺寸和密闭阀门的口径相匹配,短头封板必须使用胶垫。主体壁厚应为3毫米钢板,与连接厚度为8㎜法兰的接口处用胶垫密封。

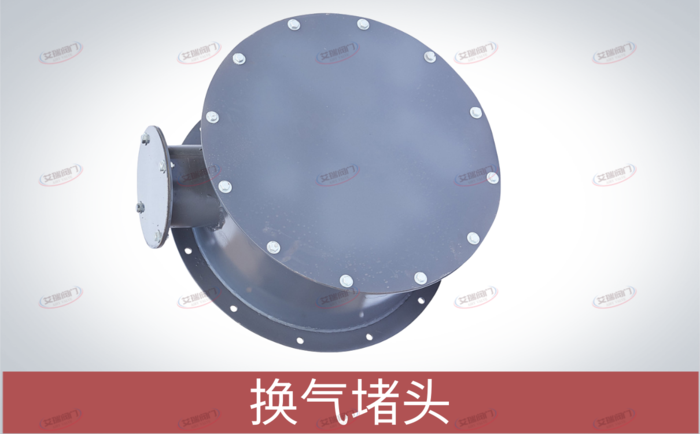

换气堵头

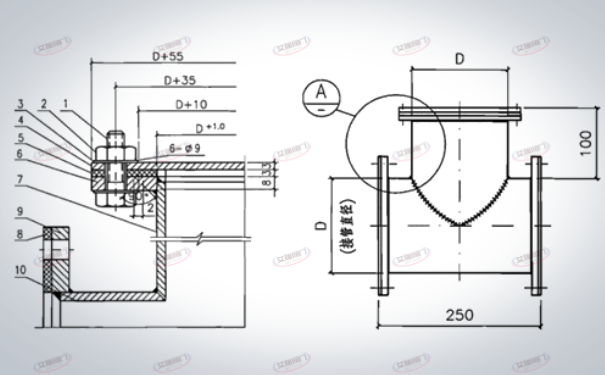

二、换气堵头结构图

换气堵头结构图

三、换气堵头配置表

编号

名称

材料规格

单位

数量

1

六角螺栓

M8×25

6

2

六角螺母

M8

6

3

垫圈

8

12

4

堵头封板

A3D+55)橡胶板

1

5

橡胶垫圈

橡胶板 A3D+55δ=3

1

6

堵头法兰

A3 δ=3

1

7

堵头接管

A3 D×3

1

8

橡胶垫圈

橡胶板 δ=3

2

9

接管法兰

A3 δ=8

2

10

接管

A3 δ=8

1

四、换气堵头安装使用说明

1、表中重量系指净重,在加工下料时,应该考虑下料余量。
2、接管法兰必须相互平行或垂直。
3、连接处焊缝应严密,不得渗漏。
4、接管法兰所有尺寸应与所接的管路或者手动密闭阀的法兰尺寸相一致。
5、全部构件刷红丹防锈底漆两道,外表复调和漆两道
