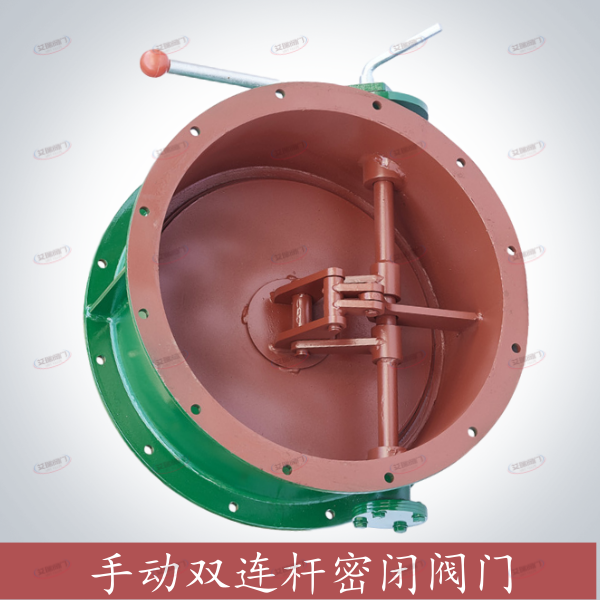

SMF手动双连杆密闭阀门
一、手动双连杆密闭阀门用途
SMF手动双连杆密闭阀门是人防通风系统中保证管道密闭和转换通风方式不可缺少的通风控制设备，改变空气流程。密闭阀门压力Pn≤0.05MPa, 工作温度- 30～+40℃,相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。
二、手动双连杆密闭阀门主要技术参数
公称通径（mm） | 公称压力（Mpa） | 试验压力（Mpa） | 工作温度 |
密封 | 强度 |
200-500 | 0.05 | 0.05 | 0.1 | 常温 |
600-1000 | 0.05 | 0.05 | 0.1 |
三、双连杆手动密闭阀门安装图集
四、手动双连杆密闭阀门的型号规格尺寸表
五、手动双连杆密闭阀门材料表
序号 | la | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
名称 | 手柄 | 手传动装置 | 阀体 | 阀瓣 | 杠杆 | 阀杆 | 弹簧 | 密封圈 |
材料 | 可锻铸铁 | 配套 | 铸铁或钢板 | 铸铁或钢板 | 铸铁或钢板 | 45#钢 | 弹簧钢 | 橡胶 |
六、手动双连杆密闭阀门安装注意事项
1、注意密闭阀门只能全开或全关，不能替代风量调节阀，安装在水平或垂直管道上。
2、密闭阀门全开时，其局剖阻力系数为0.24。
3、阀板的受压面应迎向冲击波的作用方向（即向室外）。
4、接管的法兰和橡胶垫圈按图加工。
