防爆地漏施工安装图片及注意问题有哪些

人防FBD-X防爆地漏适用于5级、6级人防工程。

防爆地漏 (1).png

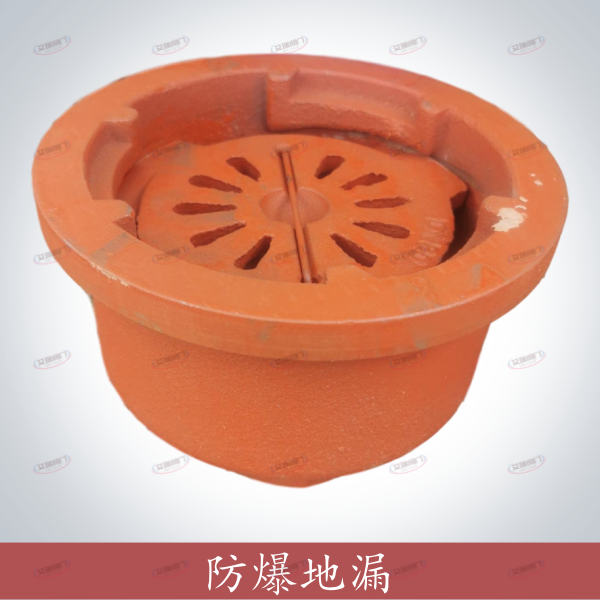

一、什么是人防工程中的防爆地漏?

防爆地漏,是用在人防排水口部的,防爆地漏平时关闭,战时打开,有防毒防冲击波的作用。


主要由底座、漏芯、密封垫、垫片、螺栓、提手六个部件组成,一般采用铸铁与不锈钢等材质制成的防毒防爆装置,连接方式为丝扣连接.常用口径为DN50DN65DN80DN100DN150

二、防爆地漏作用原理及用途

FBD-X防爆地漏适用于新建或改建各类人防地下室中的扩散室、洗消间、防毒通道等需冲洗房间的排水地漏装置,防爆地漏安装于通向人防防护区外的排水管上的防护区内端,平时处于关闭状态,不锈钢漏芯及外圈能有效的杜绝锈蚀。将漏芯放置在阀腔里,并顺时针方向旋转约60度即可完全密闭锁紧(反之逆时针方向旋转60度即可退出),密闭时可防止爆炸冲击波及其他有毒气体进入防护区,起到安全防护的作用。战时该地段染毒需清洗时,可将地漏打开,进行排水。防爆地漏经模拟核爆炸试验,达到五级人防的抗爆要求。

三、防爆地漏与普通地漏的区别

防爆地漏 (2).png

(一)防爆地漏能够承受爆炸的冲击波,防爆地漏经模拟核爆炸试验,达到五级人防的抗爆要求。普通地漏则不行。

(二)防爆地漏的材质为铸铁和不锈钢,耐腐蚀性强,耐高温,耐冲击,而普通地漏性能没有这么好。

四、人防防爆地漏如何安装?


(一)参照图纸要求,敷设在结构底板中及以下的排水管道采用镀锌钢管,丝扣连接。


(二)管道套丝前,检查管道管口有无椭圆及管道内有无异物。

(三)管道使用套丝机套丝时,不同的管道选择相应的板牙,根据管径大小,所套丝的次数也不同,套丝的丝扣不得有缺扣、乱扣,丝扣不全的现象。


(四)管子预制完后,上丝扣时,用铅油均匀涂抹在管口上,在用麻丝顺丝扣缠绕,丝扣拧紧后,应外露2-3扣丝。把多余的麻丝清理干净,外露丝扣,应做好防腐处理。 

(五)防爆波地漏安装在防空地下室内排水管道图纸地漏处,采用丝扣连接,安装时先安装地漏外壳,采用Φ12圆钢固定,浇筑混凝土结束后工程竣工前安装地漏漏盖。配合浇筑混凝土时,地漏要封堵严密。 

(六)防爆波地漏安装完成后,平时地漏处于开启状态,保证正常排水,并防止臭气。战时将地漏的漏盖下降旋转后能紧紧封闭排水口,防止冲击波及毒剂进入防空地下室。


(七)防爆波地漏安装要点:

1)地漏安装时,顶面低于地面510mm

2)地漏安装使用后,通常每隔15天进行清扫杂物; 

3)地漏密闭胶垫每半年检查一次,更换密闭胶垫,长期使用出现地漏体密闭面锈蚀有疤痕时,需要更换新地漏 

(八)管道套丝在套丝机上操作时,严禁戴手套作业。

五、使用人防防爆地漏应该注意的问题有哪些?

(一)产品安装在通向人防护区以外的排水管上的防护区内端,排水系统的所有管材及附件应采用钢管或给水铸铁管。

(二)安装时防爆地漏的顶非面座低于地面5-10mm

(三)产品安装在人防工程的排水管道处,平时地漏处于开启状态,保证正常排水。战时防爆地漏漏盖下降,逆时针旋紧后封闭排水口,防止冲击波,毒气进入人防区,并可遏止地下水倒灌。

(四)防爆地漏安装时,地漏体与下水管丝扣拧紧后再施工,上盖顶面应低于混凝土水平面510mm

(五)防爆地漏安装使用后应定期进行清扫杂物。
